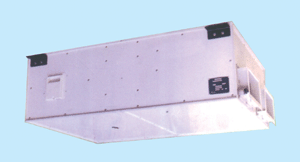

全热新风换气机(全热交换机)
型号：制冷量：制热量：热回收量：制冷剂：风量：
随着我国建筑业的发展而不断壮大。而今各行建筑已离不开空调。现代建筑为了满足适性和工艺性的要求，普遍引入空调系统，空调是一个非常耗能的技术领域。故而节能是个广泛的话题，为了节能或降低造价而尽可能减少新风量等原因，室内产生的有害气体和生物污染物得不到合理置换和稀释，CO2含量超标。特别是新装饰的房间中，甲醛、氨、苯、氡等有害物质严重超标，空气品质恶化。从而使在建筑物内工作、生活的人们健康受到广泛影响，表现出如困倦、泛力、胸闷、精神恍惚、过敏、工作效率下降，这就是人们常说的“空调病”。故而空调房间的空气品质、新风供应和节能成为建筑师和空调设计师的永恒话题。
节能、可靠、简捷的新风系统引起了人们广泛的关注。我公司集十数年通风设备制作的经验，集国内外同类产品的特点，研制出适合我国国情的新风换气系统。XF系列高效节能新风换气机采用了高效静止热回收交换器（效率可达75%以上）从而大幅度降低了空调房间因补进新风而增加的费用，达到节能的目的，提高了室内的空气品质。高效节能新风换气机具有体积小、安装方便和节省空间价格性能比高，广泛适用于各类建筑。
全热新风换气机(全热交换机)特点：
1.双向换气，室内外气体等量置换。
2.净化空气，配有不同的过滤器可有效防止灰尘和有害物质进入室内，保持室内空气新鲜。
3.节能省耗，内置静止热交换器，效率大于75%，冷热负荷不受风影响，大大降低新风处理所耗能量，达到节能效果。
4.简便设计，本公司优化设计了多种机型，适合15m2-1000m2的建筑单元，一体化结构，设计安装简单，并适合各种改造工程。
5.噪声低，性能忧。高精度免维护精密轴承的选用，低噪声风机和内部消音处理结构，防止了机器运转时对环境的干扰，运行可靠，一劳永逸。
6.高效益、低费用。替代新风处理设备，不必另设设备间，可减少投资并节省空间。利用热回收技术节能降耗，节约新风处理能耗75%以上，免冷热源供应，一体化结构，维护工作量少，节省大量费用。
用途：
本产品是空调房间通风的能量回收装置，在多种场合可以采用。对降低冷热源的设备容量和房间空调运行的能耗，提高节能效益，特别在全新风系统的应用效果上尤为突出。
型号命名：HQ-500D L Z
HQ：高效节能新风换气机 500：额定通风量(m3/h) D：D为吊顶式，L为立式，Z为组装式

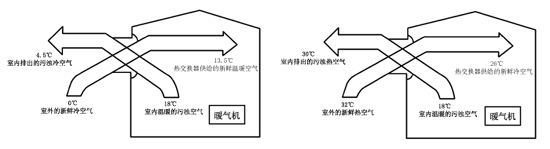

新风换气机通风特点和效果
|
在冬天的功能——暖气空调时 |
在夏天的功能——冷气空调时 |
| 热交换计算式
冬天：室内供气温度=（室内温度-室外温度）
×热交换效率＋室外温度计算例：（18℃－0℃）×75％＋0℃＝13.5℃ |
热交换计算式
冬天：室内供气温度=室外温度－（室外温度-室内温度）
×热交换效率计算例：32℃－（32℃-24℃）×75％=26℃ |
性能参数表
![]() |
KHQ-200D |
KHQ-300D |
KHQ-500D |
|
额定风量（m3/h） |
200 |
300 |
500 |
|
出口静压（Pa） |
25 |
75 |
75 |
|
热交换率（%） |
70 |
70 |
70 |
|
噪 声dB（A） |
42 |
44 |
48 |
|
装机功率（KW） |
2×0.04 |
2×0.06 |
2×0.1 |
|
额定电压（V） |
220 |
220 |
220 |
|
重量（Kg） |
30 |
45 |
65 | |
外形尺寸表
|
|
L |
W |
H |
A |
B |
出风口尺寸D |
回风口尺寸D |
|
KHQ-200D |
650 |
520 |
250 |
530 |
550 |
150 |
150 |
|
KHQ-300D |
890 |
650 |
250 |
730 |
730 |
150 |
150 |
|
KHQ-500D |
1000 |
820 |
250 |
840 |
840 |
150 |
150 | |

性能参数表
|
|
KHQ-800D |
KHQ-1000D |
KHQ-1250D |
KHQ-1500D |
KHQ-2000D |
KHQ-2500D |
KHQ-3000D |
KHQ-4000D |
|
额定风量（m3/h） |
800 |
1000 |
1250 |
1500 |
2000 |
2500 |
3000 |
4000 |
|
出口静压（Pa） |
80 |
110 |
120 |
150 |
175 |
200 |
210 |
260 |
|
热交换率（%） |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
|
噪 声dB（A） |
48 |
52 |
52 |
54 |
54 |
54 |
53 |
55 |
|
装机功率（KW） |
0.1×2 |
0.25×2 |
0.32×2 |
0.45×2 |
0.45×2 |
0.55×2 |
1.1×2 |
1.5×2 |
|
额定电压（V） |
220 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
重量（Kg） |
105 |
125 |
140 |
160 |
190 |
220 |
230 |
250 | |
|
|
|
|
|
外形尺寸表
|
|
L |
W |
H |
A |
B |
出风口尺寸 |
回风口尺寸 |
|
C |
D |
E |
F |
|
KHQ-800D |
1190 |
820 |
445 |
1030 |
850 |
280 |
125 |
320 |
200 |
|
KHQ-1000D |
1250 |
1020 |
445 |
1050 |
1060 |
280 |
125 |
320 |
200 |
|
KHQ-1250D |
1250 |
1250 |
445 |
1050 |
1290 |
280 |
210 |
320 |
200 |
|
KHQ-1600D |
1250 |
1530 |
445 |
1050 |
1570 |
280 |
210 |
400 |
200 |
|
KHQ-2000D |
1650 |
1530 |
500 |
1350 |
1570 |
280 |
210 |
400 |
250 |
|
KHQ-2500D |
1650 |
2000 |
500 |
1350 |
2040 |
280 |
210 |
400 |
320 |
|
KHQ-3000D |
1800 |
1600 |
650 |
1500 |
1640 |
330 |
300 |
500 |
320 |
|
KHQ-4000D |
1800 |
2000 |
650 |
1500 |
2040 |
330 |
300 |
500 |
400 | |

性能参数表
|
KHQ-1500L |
KHQ-2000L |
KHQ-2500L |
KHQ-3000L |
KHQ-4000L |
KHQ-5000L |
KHQ-6000L |
KHQ-8000L |
KHQ-10000L |
KHQ-15000L |
|
额定风量（m3/h） |
1500 |
2000 |
2500 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
15000 |
|
出口静压（Pa） |
150 |
200 |
220 |
220 |
240 |
265 |
280 |
300 |
350 |
380 |
|
热交换率（%） |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
|
噪 声dB（A） |
50 |
54 |
52 |
53 |
56 |
58 |
62 |
64 |
65 |
68 |
|
装机功率（KW） |
0.32×2 |
0.45×2 |
0.55×2 |
0.8×2 |
1.1×2 |
1.1×2 |
1.5×2 |
2.2×2 |
4.0×2 |
5.5×2 |
|
额定电压（V） |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
重量（Kg） |
230 |
270 |
320 |
300 |
350 |
450 |
600 |
600 |
720 |
980 | |
|
|
|
|
|
外形尺寸表
|
|
外形尺寸 |
进风口法兰尺寸 |
出风口法兰尺寸 |
M |
|
L |
W |
H |
A |
B |
C |
D |
|
KHQ-1500L |
1250 |
560 |
1250 |
400 |
200 |
280 |
210 |
63 |
|
KHQ-2000L |
1250 |
680 |
1450 |
400 |
250 |
280 |
210 |
63 |
|
KHQ-2500L |
1500 |
680 |
1450 |
400 |
320 |
250 |
260 |
63 |
|
KHQ-3000L |
1500 |
680 |
1510 |
550 |
250 |
400 |
350 |
63 |
|
KHQ-4000L |
1600 |
780 |
1510 |
650 |
250 |
500 |
350 |
63 |
|
KHQ-5000L |
1500 |
1000 |
2110 |
540 |
810 |
500 |
400 |
80 |
|
KHQ-6000L |
1800 |
1000 |
2110 |
600 |
810 |
630 |
400 |
80 |
|
KHQ-8000L |
1600 |
1400 |
2415 |
600 |
950 |
700 |
500 |
80 |
|
KHQ-10000L |
2000 |
1400 |
2565 |
740 |
950 |
800 |
630 |
80 |
|
KHQ-15000L |
2500 |
1400 |
2565 |
1000 |
1000 |
850 |
650 |
80 | | |
|
特点
内置空气热回收器，能够利用污风所携带的冷（热）量对新风进行预冷（热），有效地降低空调系统中的新风负荷。当新风量较大，其节能优势得以充分的体现。广泛用于游泳馆、购物中心、地下停车场等处。

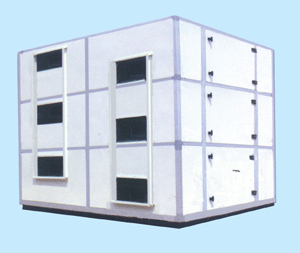

KHQ-Z系列空气换热箱 | |
性能参数表
|
型 号 |
额定风量（m3/h） |
热回收率（%） |
静压损失（Pa） |
重量（kg） |
|
KHQ-2Z |
20000 |
70 |
500 |
1250 |
|
KHQ-3Z |
30000 |
70 |
500 |
1850 |
|
KHQ-4Z |
40000 |
70 |
500 |
2450 |
|
KHQ-5Z |
50000 |
70 |
500 |
3050 | |
|
|
|
|
|

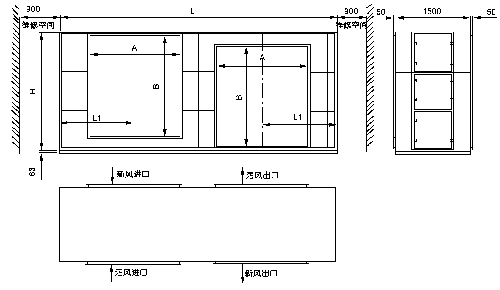

外形尺寸图 | |
|
型 号 |
L |
H |
L1 |
A |
B |
|
KHQ-2Z |
2800 |
2345 |
712 |
800 |
2000 |
|
KHQ-3Z |
3350 |
3200 |
850 |
1000 |
2850 |
|
KHQ-4Z |
4450 |
3200 |
1075 |
1500 |
2850 |
|
KHQ-5Z |
5550 |
3200 |
1400 |
2000 |
2850 | |

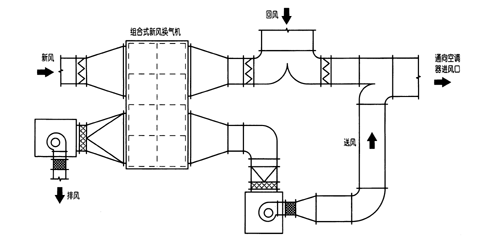

组合式高效节能换气机应用示例
|
说明：此图仅作建筑设计师在设计时参考，具体方案应根据各种建筑的实际制订组合方案。 |

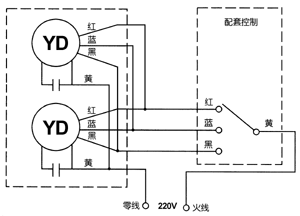

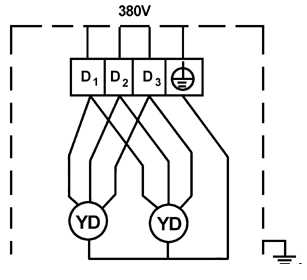

| 新风换气机内部线路图
本机组电源由接线盒直接引出。

|
