XHB系列热回收新风换气机

型号：
制热量：
制冷剂：

	XHB系列热回收新风换气机
	风量：300-5000m3/h　风压:40-250Pa
	特点：吊顶式安装,通风和换气时,能最大限度不带走热量、效率可达70%以上,内置防尘过滤器,有效防止灰尘及杂物进入室内,节约能源、噪声低、运行可靠、维护简单。
	应用：敞开式办公区、大厅、计算机房、教室、工厂、商场、体育场、程控交换机房等。

一、工作原理

当室内空调回风和新风分别呈正交叉方式流经换热芯体，由于平隔板两侧气流存在着温度差和水蒸汽压差，两股气流间同时呈现传热传质现象，引起全热交换过程。这种过程是通过平隔板完成的，所以属透过型全热交换现象。当安装在系统上的全热交换新风机在夏季运行时,新风从空调回风中获得冷能使温度降低，同时被空调回风干燥,使新风含湿量降低；在冬季运行时新风从空调回风获得热能使温度升高，同时被空调回风干燥，使新风含湿量降低；在冬季运行时新风从空调回风获得热能使温度升高，同时被回风加湿,使新风含湿量增加,就这样通过换热芯体的全热交换过程新风从空调回风中回收能量。

二、型号说明
例：XHB —10 D XHB—热回收新风换气机 10—-机号(名义风量的百分数) D——安装形式(D为吊顶式，L为立式)

三、性能参数 1、配用单相电机

型号		参数
		额定风量 (m³/h)	出口静压 (Pa)	焓效率（全热型）%		温度效率（显热型）%		装机效率 (kW)	电源	噪声 dB(A)	重量 (Kg)
		额定风量 (m³/h)	出口静压 (Pa)	冬	夏	冬	夏	装机效率 (kW)	电源	噪声 dB(A)	重量 (Kg)
300	高速	300	40	70	63	77	70	0.33×2	220V50Hz	44	45
300	低速	240	25	75	68	81	75	0.018×2	220V50Hz	40	45
500	高速	500	80	72	65	79	72	0.09×2	220V50Hz	48	65
500	低速	380	50	76	70	83	77	0.06×2	220V50Hz	44	65
800	高速	800	80	71	66	78	70	0.12×2	220V50Hz	48	105
800	低速	650	56	76	71	82	76	0.08×2	220V50Hz	44	105
1000	高速	1000	90	72	65	78	70	0.12×2	220V50Hz	52	125
1000	低速	800	62	75	70	83	75	0.09×2	220V50Hz	46	125
1250	高速	1250	110	72	65	78	71	0.18×2	220V50Hz	52	140
1250	低速	980	84	75	69	83	77	0.12×2	220V50Hz	46	140
1500	高速	1500	150	70	63	78	72	0.25×2	220V50Hz	54	160
1500	低速	1220	96	74	67	83	77	0.15×2	220V50Hz	48	160

2、配用三相电机

型号	参数
	额定风量 (m³/h)	出口静压 (Pa)	焓效率（全热型）%		温度效率（显热型）%		装机效率 (kW)	电源	噪声 dB(A)	重量 (Kg)
	额定风量 (m³/h)	出口静压 (Pa)	冬	夏	冬	夏	装机效率 (kW)	电源	噪声 dB(A)	重量 (Kg)
1000	1000	150	72	65	78	70	0.12×2	380V50Hz	52	125
1250	1250	150	72	65	78	71	0.18×2	380V50Hz	52	145
1500	1500	180	70	63	78	72	0.25×2	380V50Hz	54	168
2000	2000	150	68	60	78	69	0.37×2	380V50Hz	54	210
2500	2500	190	70	62	76	68	0.45×2	380V50Hz	54	240
3000	3000	150	70	63	77	70	0.55×2	380V50Hz	53	270
4000	4000	145	70	63	79	72	0.8×2	380V50Hz	55	300
5000	5000	250	68	62	77	69	1.1×2	380V50Hz	56	340

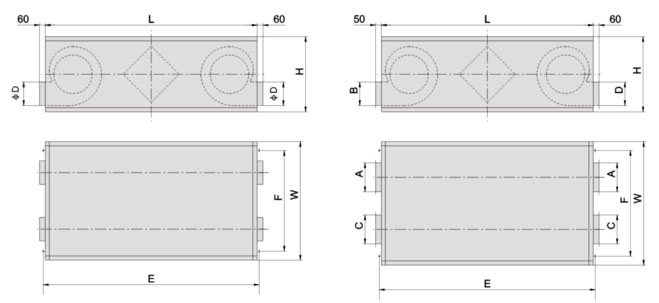

四、外形尺寸及安装示图

型号	尺寸
	外形尺寸			进风口尺寸		出风口尺寸		E	F
	L	W	H	A	B	C	D	E	F
300	920	660	250	￠150		￠150		940	555
500	1120	825	350	￠200		￠200		1130	655
800	1225	1075	350	￠200		￠200		1240	905
1000	1250	1020	445	320	200	280	210	1265	850
1250	1250	1250	445	320	200	280	210	1265	1080
1500	1250	1530	445	320	200	280	210	1265	1360
2000	1650	1530	500	400	200	250	210	1700	1485
2500	1650	2000	500	400	250	280	210	170	1955
3000	1800	1600	650	500	320	330	300	1850	1955
4000	1800	2000	650	500	400	330	300	1850	1955
5000	2100	2000	780	500	400	380	350	2150	1955

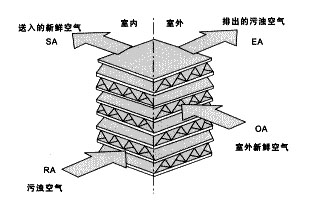

五、交换方式

全热交换方式—夏季制冷工作/冬季加热工作

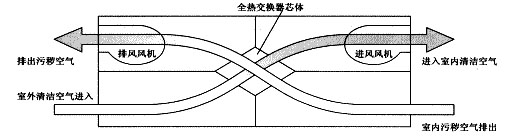

六、特点及效果
在冬天的功能—暖气空调时

在夏天的功能—冷气空调时

热交换计算式：冬天：室内供气温度=(室内温度-室外温度)×热交换效率+室外温度计算例：(20℃-0℃)×70%+0℃=140℃		热交换计算式：夏天：室内供气温度=室外温度-(室外温度-室内温度)×热交换效率计算例：320℃-(32℃-26℃)×70%=27.8℃

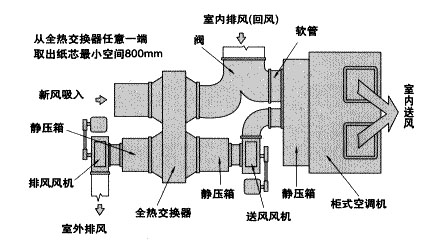

七、应用示意图

九、选型说明

确定房间所需新风量时，应根据房间空间大小及室内人数综合考虑。下表为舒适性房间所需新风量

房间类型	不吸烟					少量吸烟		大量吸烟
房间类型	一般病房	体育馆	影剧院、商场	办公室	计算机房	餐厅	高级客房	会议室
每人新风量(m³/h)	17-42	8-20	8.5-21	25-63	40-100	20-50	30-75	50-125
换气次数(次/h)	1.1-2.6	0.5-1.2	1.1-2.7	1.6-3.9	2.5-6.2	1.2-3.1	1.9-4.7	3.0-7.8

根据上表推荐数据分别按“每人新风量”和“换气次数”计算出新风量，取二者中较大值，作为选型依据。
